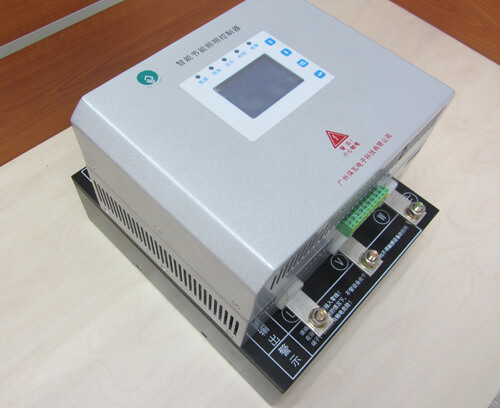

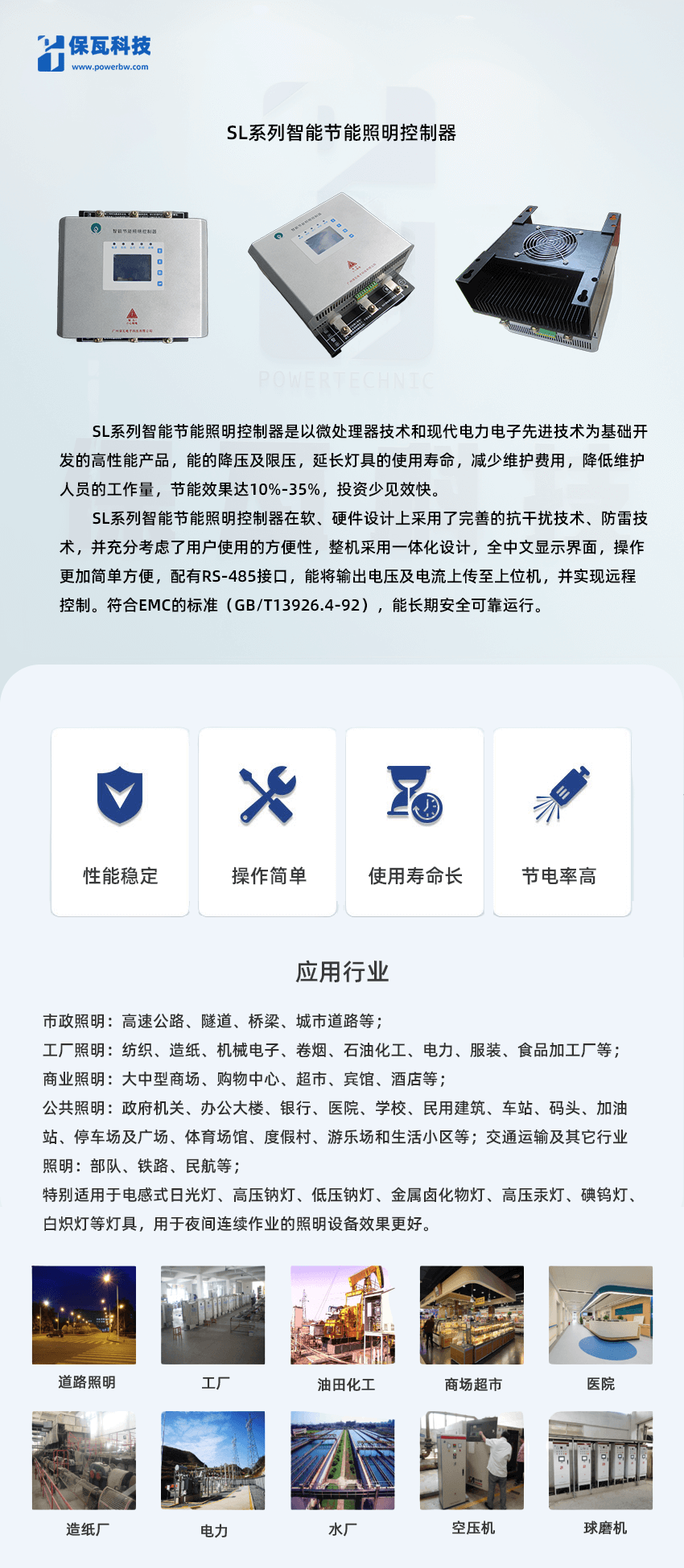

概述

SL系列智能节能照明控制器是以微处理器技术和现代电力电子先进技术为基础开发的高性能产品，能的降压及限压，延长灯具的使用寿命，减少维护费用，降低维护人员的工作量，节能效果达10%-35%，投资少见效快。

SL系列智能节能照明控制器在软、硬件设计上采用了完善的抗干扰技术、防雷技术，并充分考虑了用户使用的方便性，整机采用一体化设计，全中文显示界面，操作更加简单方便，配有RS-485接口，能将输出电压及电流上传至上位机，并实现远程控制。符合EMC的标准（GB/T13926.4-92），能长期安全可靠运行。

功能

控制

•  1）灵活的可编程控制功能，降压限压幅度、开关灯时间任意设定

•  2）控制模式有时控、光控、手动控制、上位机远程控制及根据使用地点的经纬度天文控制

•  3）光照度转换成光刻度，软件设定开关灯时的光刻度

•  4）对钠灯、汞灯等灯具设有可调的全压预热启动时间，灯具能更充分的预热，平稳过渡到正常工作状态

• 5）能实现全夜灯及半夜灯控制，且有后半夜再降压调流功能，节能效果更加理想

• 6）完善的再起动功能，当负载故障、外部供电故障结束后，能自动重新点燃灯具

• 7）三相开关灯时间及输出电压均可独立调节，可接不平衡及不同类型负载

• 8）预留一组受时钟控制的常开接点以实现特殊控制

保护

• 1）完善的防雷、过压、过热保护

• 2）三相独立过载保护，报警提示

• 3）故障报警自动旁路功能，并能将故障信号上传

• 4）断电数据保护，在断电时所设定的参数不丢失且时钟仍然可以正常运行


界面

• 1）菜单式参数设定，层次分明,完善的帮助及故障提示

• 2）四个按键实现全部参数的设定，操作简单，使用方便

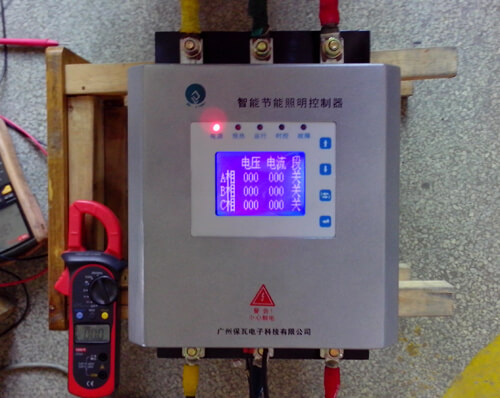

• 3）运行时可显示三相输出电压及电流

• 4）选择光控方式时，实时显示当前光照刻度


通讯

• 1）RS-485接口，能实现与上位机之间的信息传输。可通过上位机设定、修改参数，并能远程监控系统

• 2）标准Modbus通讯协议（其他协议需另定制）

• 3）通讯速率：9600bps

技术指标

1）输入电压：220VAC±20%50Hz/60Hz，220VDC±20%

2）额定工作电流（每相）：30A、40A、50A、60A、80A、100A、120A、160A、200A

3）输出相电压设定范围：170V～220V

4）输出电压精度：±1.5%，定时精度：±10秒全压预热时间：1～60分钟

5）绝缘强度： 弱电回路对地—工频500V 1分钟

                       强电回路对地—工频1500V 1分钟

                       强弱回路之间—工频1000V 1分钟

6）冷却方式：强制风冷

7）工作环境：无爆炸性气体及粉尘的场合

8）环境温度：-10℃～+55℃

9）贮存环境温度：-25℃～70℃

10）相对湿度：≤95%

安装

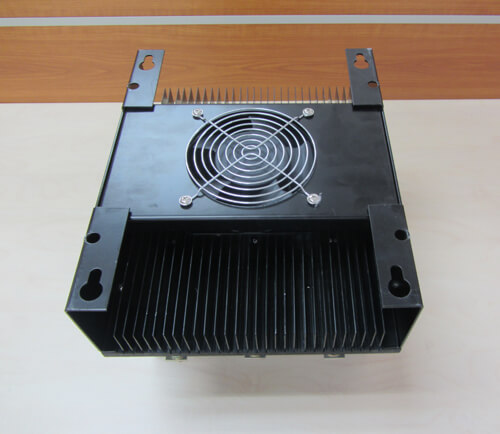

• 由于SL系列智能节能照明控制器采用强制风冷所以在安装时应注意以下问题：


• 1）SL系列智能节能照明控制器在单独安装时，应保证底部和左右的通风间距建议大于100mm，否则将严重影响散热效果，会导致功率元件损坏。

• 2）SL系列智能节能照明节电器控制器装在密封的柜体内时，除考虑以上的通风间距外，还应考虑柜内的空气流动，应在柜体上方开散热窗或安装通风扇。

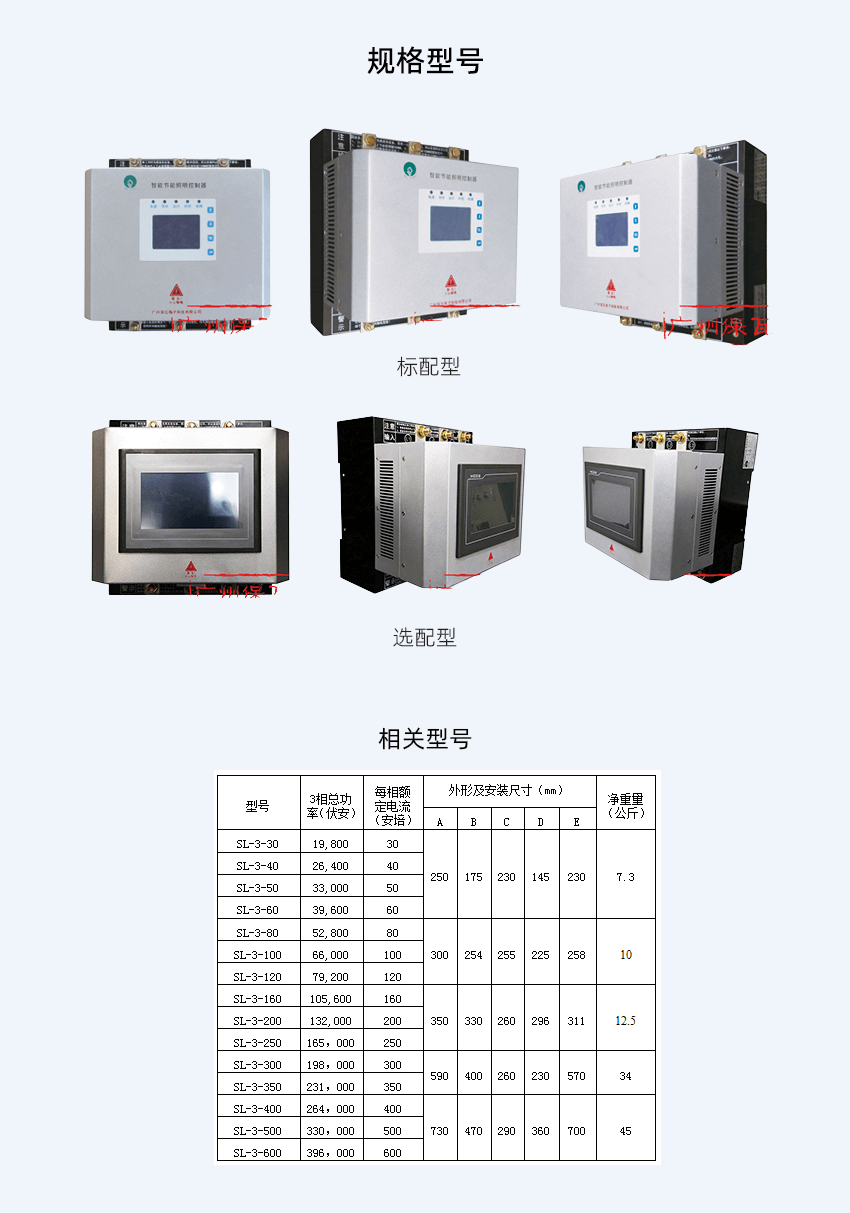

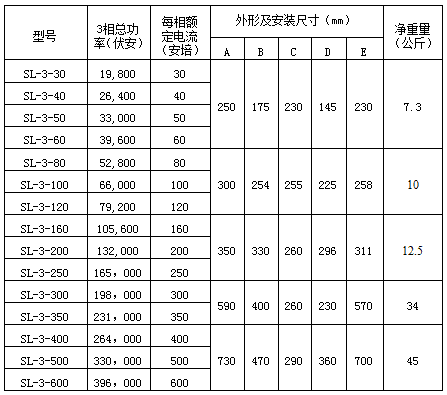

规格型号

安全事项

• 1）由于SL系列智能节能照明控制器采用半导体功率器件，因此不能作为检修时的电气隔离使用，线路上应使用空气开关或带熔断器的刀闸作为电气隔离

• 2）在接入电源的状况下，不管SL系列智能节能照明控制器处在任何状态，均不得触摸SL系列智能节能照明控制器的任何端子，否则将有触电危险

• 3）在SL系列智能节能照明控制器的配线回路上使用相应容量的快速熔断器或断路器作为短路保护元件

• 4）对于带有补偿电容的灯具，请将功能开关中的单灯补偿开关打开，并设置预热时间应大于5分钟

• 5）光控探头应安装在不易被人为光源干扰的位置

• 6）SL系列智能节能照明控制器任何状态下都能设置参数，参数设置完毕后须将SL系列智能节能照明控制器保持运行

• 7）在停止状态下SL系列智能节能照明控制器不起控制作用
