有源滤波产品原理

BT-APF有源电力滤波器通过外部电流互感器，实时监测负载电流，并通过内部数字信号处理（Digital Signal Processing，简称DSP）运算，分理处负载电流中谐波和无功成分，之后通过脉冲宽度调制PWM信号发送给APF有源电力滤波器内部IGBT，BT-APF控制逆变器生产一个和负载谐波大小相同、方向相反的等量电流并入电网中补偿谐波电流，实现滤除谐波功能，达到电能质量综合治理。

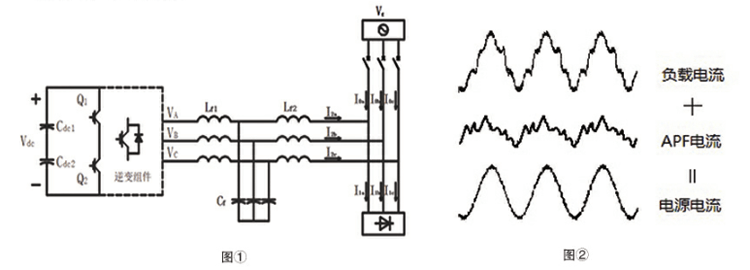

图1）为APF有源电力滤波器治理谐波，净化电网的工作原理示意图，图1）中|1为非线性负载电流，|2为APF有源电力滤波器发射的补偿电流，|0电源总电流。在APF投入前，|）=|1；

图2）为APF投入后|0、|1、|2三个电流的波形示意图，APF投入后，|0=|1+|2。从图2）明显能看出，|1为携带有谐波含量非常丰富的非线性负载电流，在经过APF发射的与谐波含量大小相同、方向相反的补偿电流|2叠加后，电源总电流|0变成了谐波含量低完整的正弦波，堪称。

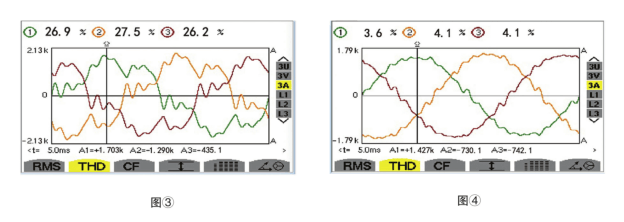

图3）是在安装BT-APF前用电源参数测试仪测得的三相电流波形图，三相谐波电流分别为26.9%、27.5%、26.2%；

图4）为安装BT-APF后测得的三相电流波形图，三相谐波电流分别降至了3.6%、4.1%、4.1%，安装APF有源电力滤波器后波形明显改善，谐波电流大幅度降低了。

有源滤波产品图片

BT-APF有源电力滤波器分三种设计：抽屉模块式、挂壁式、机柜落地。

有源滤波产品技术

1、滤除谐波范围广

  2-50次谐波全补偿功能，特定次谐波补偿功能，同时可治理电网三相不对称，其运行模式可由用户要求或者现场实际情况设置和整定。

2、优异性

  谐波滤除能力高达33%，无功补偿能力高达96%，并具有29%的三相平衡能力；具有很低的整机运行损耗，满载效率高达98%；具有快速的响应速度，动态响应时间小于<50μs，全局响应时间小于5ms。

3、行业好的技术

  BT-APF具有上电自动启动、多台并联自检测运行、故障自退出功能，使其更加智能；故障自动退出运行、过载自动限额运行功能保证设备的安全可靠；快速傅里叶分析谐波提取、开关死区补偿技术使APF性能更优异；支持RS232、RS485和CAN口等通讯，可实现APF单元模块之间以及APF与计算机网络的灵活通讯，进行现场监控。

4、模块化的设计

  BT-APF采用模块设计，结构精简，无需复杂的外部组件，成套装置柜到达现场，经简单的接线即可运行，同时模块化的设计也使得BT-APF的并联扩容简易便利。

5、系统的保护功能、

  BT-APF具备系统保护功能；过电压、欠电压、过电流、短路保护等。

6、广泛的应用范围

  BT-APF对环境的适应能力强，能适应各种恶劣工作条件，例如高海拔、高湿度（95%）、更宽的环境温度、端电压环境（-20%~40%电压工作范围）等。

7、专业的工业设计

  BT-APF根据不同的应用场合，从内部工艺、结构、散热到外形及安装进行精简的设计，体积小，散热快，同时可放置与机柜或者悬挂在墙壁。

有源滤波产品应用

APF有源电力滤波器可广泛应用于工业、商业和机关团体的配电网中，如：新能源、水处理设备、电力系统、电解电镀企业、石化企业、煤矿企业、电气化铁路、高层建筑、主题公园、UPS/发电机组、精密电子企业、机场/港口备电电源、医疗成像系统等。
